Polska woj. kujawsko-pomorskie powiat świecki Żur Elektrownia wodna Żur

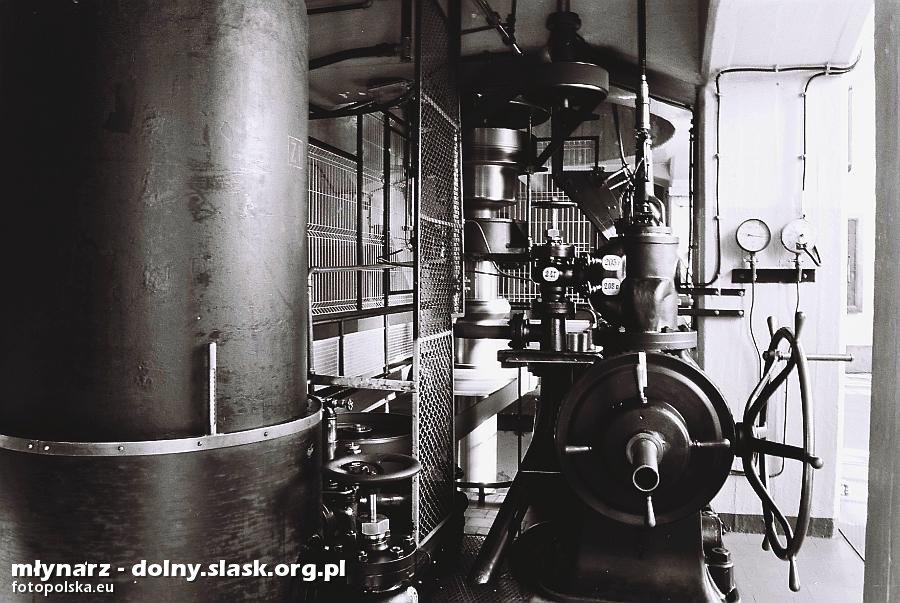

11 lutego 2006 , Wrzeciono turbiny Kaplana generatora nr 2. Górny pas transmisyjny zasila serwo - regulator obrotów, dolny pompę olejową. Urządzenia te zostały zastąpione nowocześniejszymi rozwiązaniami w drugiej połowie 2006 roku. W trakcie robienia tych zdjęc generator nr 1 był w trakcie modernizacji.

Skomentuj zdjęcie
Młynarz
Na stronie od 2009 grudzień
16 lat 4 miesiące 30 dni
Dodane: 16 grudnia 2009, godz. 22:09:47
Autor zdjęcia: Młynarz
Rozmiar: 900px x 603px
Licencja: CC-BY-SA 2.0
4 pobrania
2835 odsłon
5.8 średnia ocen
Poprzednie i następne zdjęcia Młynarz
Obiekty widoczne na zdjęciu
Elektrownia wodna Żur
więcej zdjęć (4)
Zbudowano: 1929
Dawniej: Elektrownia Żur

Zespół obiektów związanych z elektrownią Żur – Elektrownia Żur o mocy 8 MW uruchomiona uroczyście przez prezydenta RP Ignacego Mościckiego 15 lutego 1930 roku, projektowana przez prof. dr. Karola Pomianowskiego i prof. inż. Alfonsa Hoffmanna, zbudowana w ciągu półtora roku w związku z budową gdyńskiego portu morskiego, który zaopatrywała w energię.

Elektrownia Żur do swojej pracy wykorzystuje zbiornik retencyjny o powierzchni około 400 ha. Zbiornik powstał przez spiętrzenie Wdy o 15 m zaporą ziemną z upustami dennymi. Woda ze zbiornika do elektrowni doprowadzana jest kanałem derywacyjnym o długości 900 m do zamka wodnego. Dalej przez rurociągi żelbetonowe o średnicy 4,0 m do turbin. W budynku elektrowni zabudowane są dwa pionowe hydrozespoły z turbinami Kaplana, umieszczonymi w spiralnych komorach. Turbiny sprzężone są z generatorami synchronicznymi o mocy 4,4 MVA pracującymi na napięciu 6,6 kV. Elektrownia współpracuje z siecią 110 kV./źr.
