Polska woj. dolnośląskie powiat lubiński Ścinawa ul. Wołowska Most

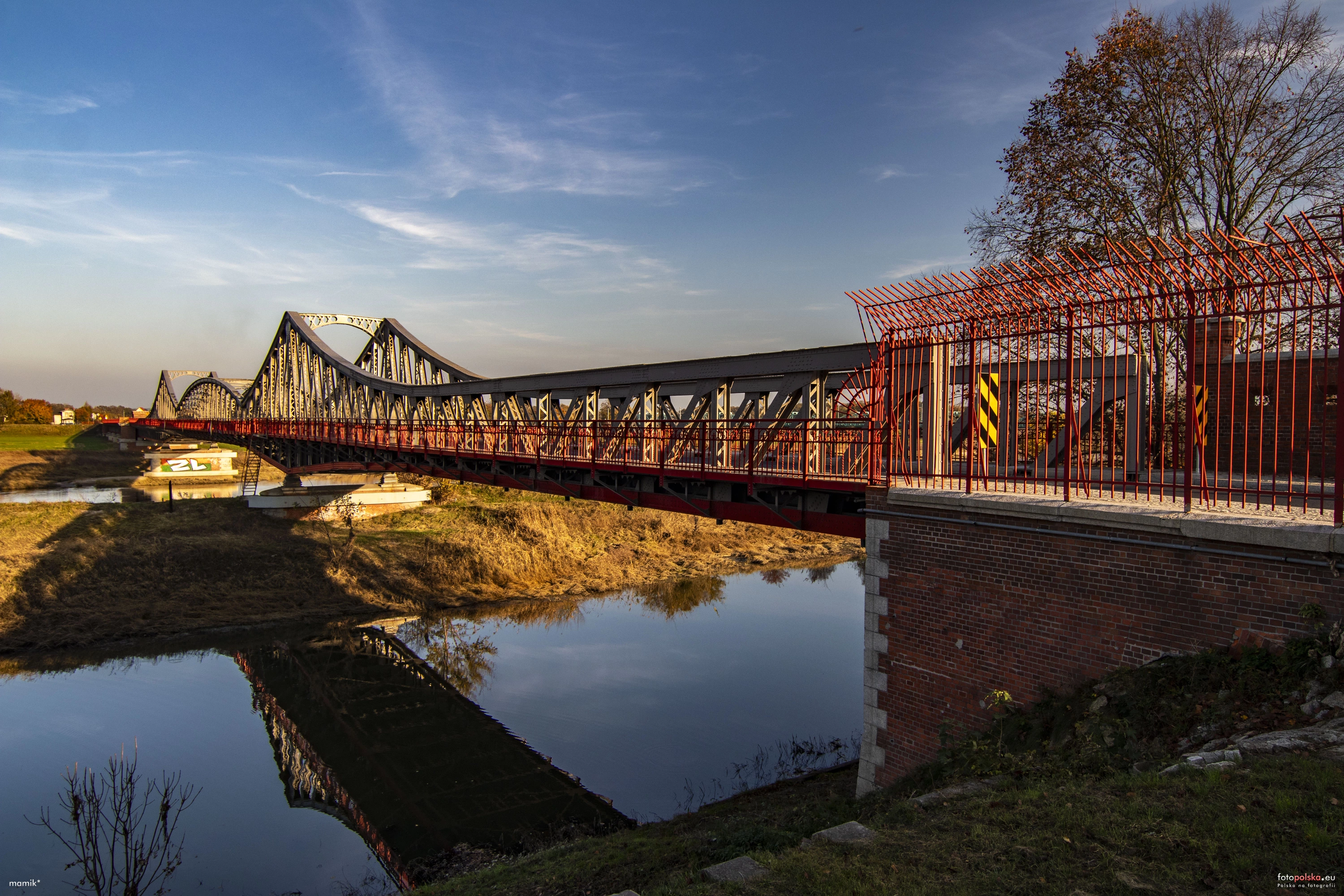

26 października 2024 , Most drogowy nad Odrą, widok od strony Ścinawy

Skomentuj zdjęcie
2024-10-26 21:49:55 (rok temu)
mamik
+5 głosów:5
do Wacław Grabkowski: Zamknąłem bo była bez sensu, głównie dzięki Tobie.
2024-10-26 21:51:44 (rok temu)
Wacław Grabkowski
+1 głosów:1
Ciekawe czy twoja mądrość doprowadzi cię do pokochania Polski i Polaków.
2024-10-26 21:53:38 (rok temu)
Wacław Grabkowski
+2 głosów:2
Jesteś szarą eminencją tego portalu i wszystko zależy od ciebie. Z Panem Bogiem.
2024-10-26 21:56:42 (rok temu)
max
+2 głosów:2
do Wacław Grabkowski: Ciekawe skąd wiesz, że Bóg jest i że jest Panem ...
Takie próby epatowania religijnością są żałosne
2024-10-26 23:37:38 (rok temu)
ylooC
+5 głosów:5
do Wacław Grabkowski: Wacławie... jeśli masz coś merytorytcznego do dodania do fotografii innych użytkowników FP, to proszę bardzo dawaj.... jeśli twoje komentarze będą miały charakter wycieczek prywatnych do innych użytkowników... zablokuję Ci możliwość komentowania. Nie dlatego że Cię nie lubię, ale dlatego, że Twoje komentarze żadnej merytoryki nie wnoszą do sprawy a powodują jątrzenie i sprowadzanie dyskucji na tematy abstrakcyjne.... duchowe, boskie czy jakie tam... czy jest to dla Ciebie jasne?
Komentarz został edytowany przez użytkownika - powód: orto
2024-10-27 00:04:42 (rok temu)
mamik
Na stronie od 2004 wrzesień
21 lat 7 miesięcy 12 dni
Dodane: 26 października 2024, godz. 21:34:25
Autor zdjęcia: mamik
Rozmiar: 3000px x 2000px
Licencja: CC BY-SA 4.0
Aparat: Canon EOS 80D
1 / 125sƒ / 6.3ISO 10015mm
0 pobrań
1084 odsłony
6 średnia ocen
Poprzednie i następne zdjęcia mamik
Obiekty widoczne na zdjęciu
mosty
Most
więcej zdjęć (43)
Zbudowano: 1900-1903
Dawniej: Oderbrücke
Przeprawa mostowa w Ścinawie istnieje już co najmniej od połowy lat pięćdziesiątych XIX wieku. Przed drugą połową XIX w. komunikację przez Odrę zapewniał most drewniany o konstrukcji wieszarowej z jednym przęsłem zwodzonym zapewniającym żeglugę na Odrze.
Pod koniec lat dziewięćdziesiątych ubiegłego wieku na zły stan techniczny drewnianego mostu i niewystarczające dla żeglugi parametry przęsła zwodzonego podjęto decyzję o budowie nowego obiektu.
Projekt nowej konstrukcji opracowali dwaj wrocławscy inżynierowie Keller i Schnapp.
Nowy obiekt wybudowano w pobliżu starego mostu w latach 1900—1903.
Nawiązuje on do architektury mostów dziewiętnastowiecznych, gdyż zastosowano w nim w strefach przyczółków murowane z cegły masywne strażnice, podobne do stosowanych w mostach na dolnej Wiśle.
W 1945 r. zostało strącone przęsło zawieszone głównego mostu, które podniesiono pod koniec lat czterdziestych. W latach 1975—1976 dokonano wymiany pomostu drewnianego na żelbetowy z płyt prefabrykowanych. Wzmocniono również część mostu nad terenem zalewowym przez dodanie trzeciego dźwigara. Dodatkowy dźwigar podparto na istniejących filarach i umieszczonych w środku rozpiętości przęseł wahaczach żelbetowych. W 1994 r. wykonano wzmocnienie filara nurtowego nr 7.
Most nad Odrą w Ścinawie usytuowany jest w ciągu drogi krajowej nr 337 Wołów—Ścinawa około 60 km w dół rzeki od Wrocławia. Jest to obiekt stalowy kratownicowy złożony z dwóch oddzielnych konstrukcji:
* mostu głównego (nad korytem Odry) o konstrukcji nośnej w postaci trójprzęsłowej, kratownicowej belki Gerbera i pośrednim usytuowaniu pomostu. Rozpiętość przęseł jest następująca: 55,00 + 89,40 + 55,00 m. Dźwigary kratownicowe o zmiennej wysokości mają pasy zakrzywione o przekrojach dwuściankowych. Rozstaw dźwigarów głównych wynosi tu 6,60 m.
* mostu nad terenem zalewowym o górnym usytuowaniu pomostu złożonym z 5 przęseł kratownicowych o rozpiętości wynoszącej po 30,00 m. Konstrukcję nośną tej części mostu wykonano również w postaci wieloprzegubowej belki gerbera. Rozpiętość przęseł zawieszonych wynoszą po 18,00 m. Wysokość dźwigarów kratownicowych o przęsłach jednościankowych jest stała na długości mostu i wynosi 2,71 m. Rozstaw dźwigarów w moście inundacyjnych jest mniejsza niż w moście głównym i wynosi 5,50 m.
Wszystkie połączenia elementów pierwotnych mostu wykonano jako nitowane. Całkowita długość mostu w osiach podparć na przyczółkach wynosi 350,20 m.

J.Onysyk, Cz.Machelski, M.Węgdzyniak, J.Biliszczuk, Most w Ścinawie – Przykład kompleksowej odnowy obiektu, [w:] Estetyka Mostów. Trzecia Krajowa Konferencja, Warszawa-Popowo n/Bugiem 1999, s. 151—158

Info za: [ MOSTYPOLSKIE.PL]
